概要・目的

　　　荷重による貫入と回転貫入を併用した原位置試験で有り、
　　土の静的貫入抵抗を測定し、その硬さや軟らかさ、又は締ま
　　り具合を判定するとともに土層構成（砂礫層、砂層、粘土層）
　　を把握するために行います。

●

用途

　　　深さ10ｍ程度までの軟弱層を対象に、概略調査又は補足
　　調査などに用いられ、戸建住宅等の支持力特性を把握する
　　地盤調査方法として活用されています。

●

調査方法

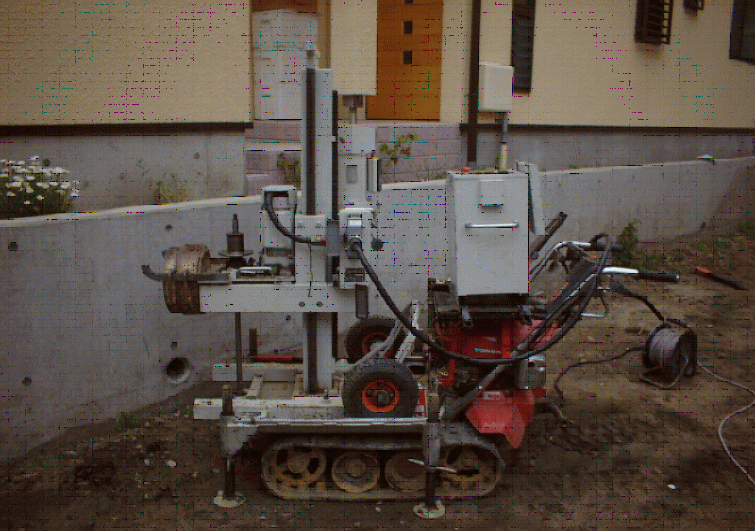

		1	.　装置とスクリューポイントをセットします。
		2	.　貫入を開始します。荷重は、50Ｎ（5ｋｇｆ）、150Ｎ（15ｋｇｆ）、250Ｎ（25ｋｇｆ）、500Ｎ
			（50ｋｇｆ）、750Ｎ（75ｋｇｆ）、1ＫＮ（100ｋｇｆ）とします。
		3	.　各荷重での自沈がなくなれば、最大荷重の　回転貫入量（２５ｃｍ毎の半回転数）
			を測定します。
		4	.　スクリューポイントが硬い層に達し、貫入量　5ｃｍ当りの半回転数が50回以上と
			なった時点で　測定を終了します。

●

結果

　　　データをパソコンへ入力し、１ｍ当りの半回転数（Ｎｓｗ）を求め、換算Ｎ値（標準貫入
　　試験値）を求めます。データシート及びグラフを作成し、地盤の硬軟や土の締まり具合
　　の判定を行います。

●

報告書

　　　報告書として、試験地の付近見取り図、近隣周辺状況、試験配置図、試験方法なら
　　びにデータの解析による考察を加え、その結果から基礎仕様、及び軟弱地盤対策をご
　　提案いたします。
